超小型射出成型機

射出成型機の詳細な写真を列挙しました

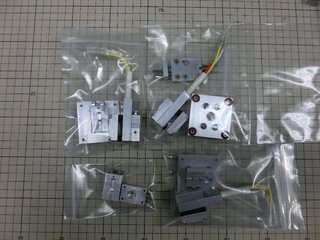

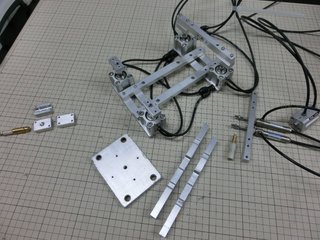

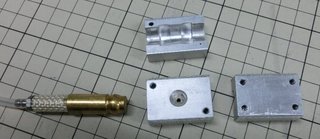

金型分解状態

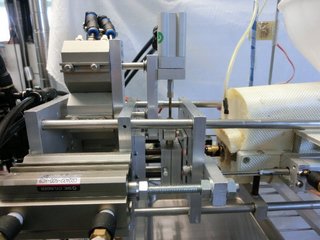

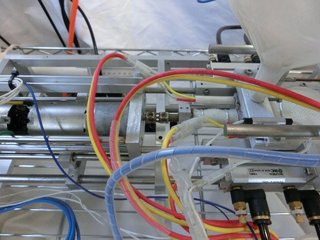

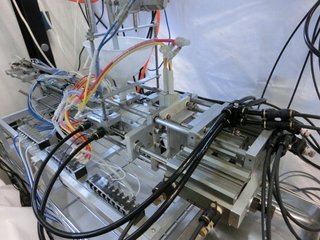

成型物取り出しに関わる装置

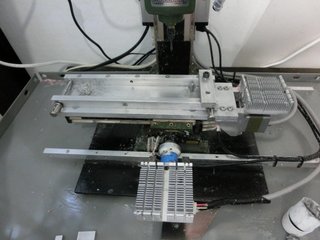

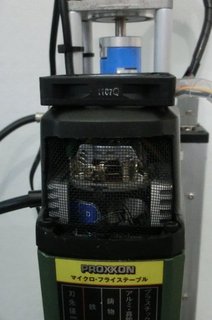

金型切削用NC(プロクソンを改造しオリジナルマインドのTORIOで制御)

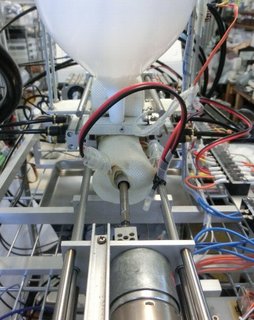

純正モーターが焼ききれたのでタミヤの高トルクモーターに交換し冷却も追加

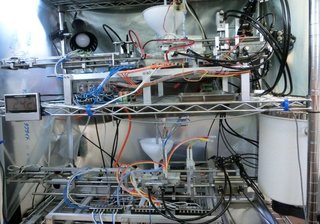

上1号機(エラストマー用) 下2号機(PP用)

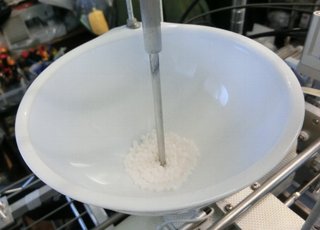

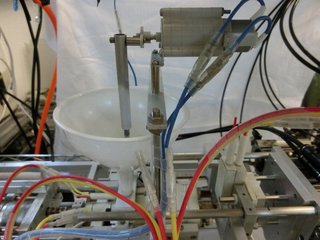

ペレット取り込み口 穴が小さいので、バネ付の棒で押し込みます

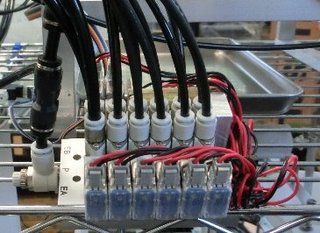

FA機器さん等で購入した中古ソレノイドバルブ

溶解部、高温センサーのアンプ回路 配線はシリコーンチューブで保護

金型にも温度センサー有り

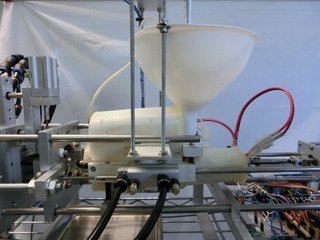

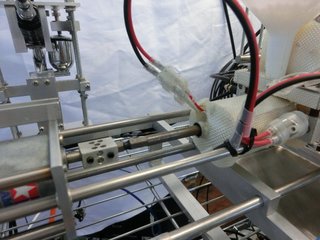

1号機は200度を超えて使用するので、グラスウールで囲み
シリコンで固めたグラスファイバー布で包んでいます

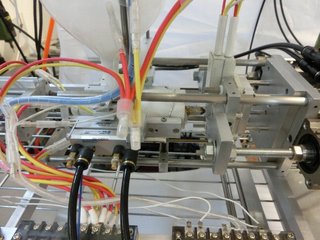

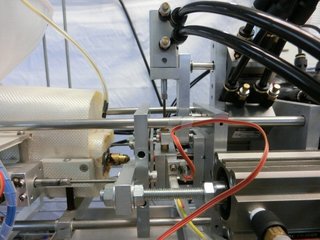

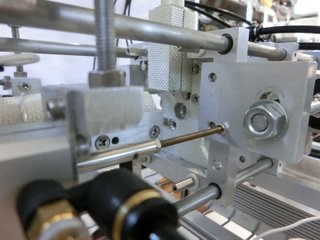

射出はモーターで行い、圧力はバネで調整

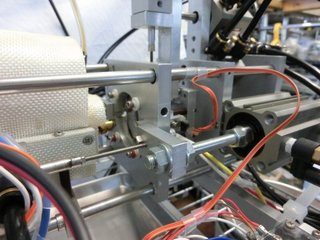

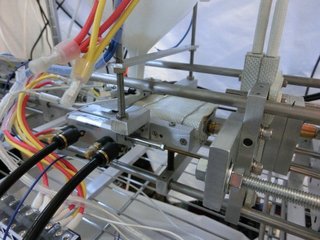

白い座金はセラミックで、金型の放熱を和らげます

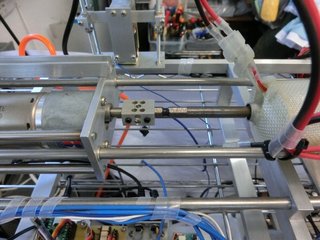

1号機を逆から撮影

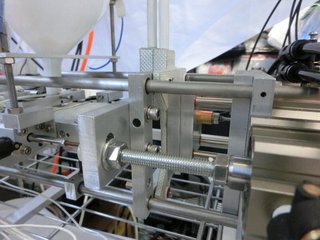

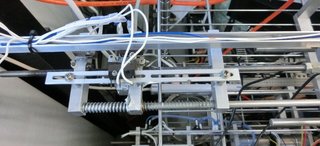

シリンダー後部

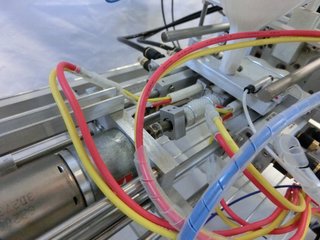

ヒーターは半田ごて用のセラミックヒーターを多数使用 スイッチング制御で温度調節

2号機
使用温度が180度程度で、現状保温材が少なくシンプル







グラスファイバーをシリコンで固めて貼り付け、放熱を和らげる

1号機用の金型にはセラミックヒーターが埋め込まれています
