2013年11月15日

超小型射出成型機(自作) 運転状況

いよいよ、ぬいぐるみの骨格部品を射出成型機で生産開始です。

1サイクル40秒ほどで、連続500回程度の安定生産が出来ています。

使用材料は、東レ・デュポン社の高級なエラストマー樹脂、ハイトレルです。
通常の樹脂より高温で加工するため、溶融炉をガラス繊維の綿とシリコンで
固めたメッシュで保温しています。炉本体は見た目よりずっと小さいです。

尚、起動時の数ショット分は破壊テストをして品質管理しています。
また、ライナーカット時に目視検査をして、組み立時はそれ自体が捻り検査に
なります。

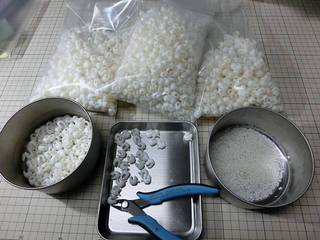

とりあえず3000個出来たので、次のパーツへ移ります。
ライナーは2mm程度。

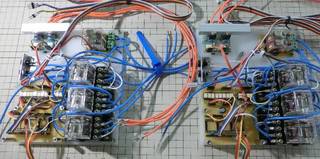

こちらは、作り直してスリム化された制御装置(2機分)
ソケットに秋月のPIC18F4550USBが装着されます。

1万個程度の少量生産ならパーツ1種類当たり金型+生産で70万位で
作ってもらえそうですが、パーツは5種類なので単純に350万かかります。
実際、エラストマーの性質に合わせた形状の試作で様々な金型を数十個
作っているので、どうなったかわかりません。
ぬいぐるみ1体あたり30パーツなので、一般的な最低のコストなら
2100円になります。
更に、下半身は市販のトイスケルトンを使い結合するので合計3000円近くに。

という事で、射出成型機を全て自作し、金型を含む設備費をできるだけ商品価格に
乗せない事で、骨格のコストを半額の1500円程度と換算しています。
装置の開発に1000時間はかかっているので、あれですが・・・。
とりあえず、満足ゆく仕上がりで、中金型が必要な一番複雑な形状が終り一安心。

運転調整前の制御ソフトを公開していますが、結局解説する時間がないです。
参考として部分的に読み取って頂ければ幸いです。m(>_<)m
最終的なプログラムはあちこちに熱管理が組み込まれ、難解なので公開しません。
